Применение ультразвуковой диагностики в практической ветеринарной медицине

Кудрявцев Александр Игоревич, врач ветеринарной медицины
г. Киев, ул. Волынская 12, Клиника мелких животных

Применение ультразвука в ветеринарной медицине связано с возможностью получения изображения внутренних органов и структур. Происходит это вследствие частичного поглощения, рассеивания и отражения тканями ультразвуковых волн. Последующее преобразование в 2д или 3д картинки позволяет получить изображение органа или ткани.

В настоящее время используют несколько типов режимов изображения:

• А - режим, в результате применения которого, мы получаем изображение в виде горизонтальных пиков и высота амплитуды показывает силу эхо. Этот метод недостаточно информативен и мало используется.
• В - режим, основан на способности тканей различной плотности, с большей или меньшей интенсивностью - отражать ультразвуковые лучи.
• М - режим наиболее распространен в кардиологии и показывает глубину отражающих структур. Полученное изображение представляет движение структур вдоль линии.

Отсутствие дополнительных методов подготовки, неинвазивность, быстрота выполнения, и высокая информативность - делают этот метод важным в практической ветеринарной медицине.

Органам и системам соответствует определенная эхографическая картина контрастности изображения.

При интерпретации ультразвуковых заключений принято использование следующей терминологии:

• Гиперэхогенная (эхогенная) структура - соответствует более светлому изображению и определяет ткани с высокой отражающей способностью;
• Гипоэхогенная структура - соответствует более темному изображению на светлом фоне и показывает отражение от мягких тканей;
• Анэхогенная структура - показывает проводящую звук среду (жидкость).

Для того чтобы определить отклонение от нормы нужно ознакомится со здоровой эхографической картиной органов или тканей. Например, паренхима печени представлена равномерной гипоэхогенно умеренной структурой. Слезенка представлена гладкой четко очерченной структурой и имеет более повышенную эхогенность (гиперэхогенная равномерно умеренно), чем паренхима печени.    Почечная кора, как правило, гипоэхогенная и обычно равна или немногим меньше эхогенности печени. Из выше изложенного следует, что эхогенность печени больше или равна эхогенности коры почек и меньше или равна эхогенности селезенки.

Таким образом, определение эхогенности происходит в сравнении с эхогенностью других органов и тканей.

Ниже представлены эхограммы наиболее распространенных патологий

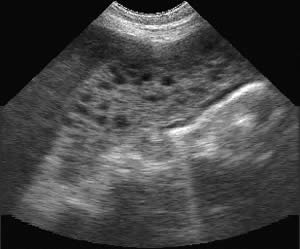

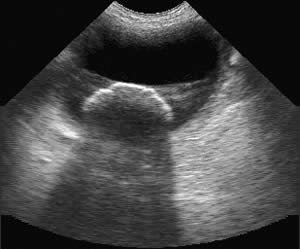

Рис 1. Эхограмма камня мочевого пузыря (структура овальной формы с выраженной гиперэхогенной верхушкой и дистальной тенью)	Рис 2. Лимфосакрома (мелкоочаговые гипоэхогенные диффузные изменения в паренхиме селезенки)

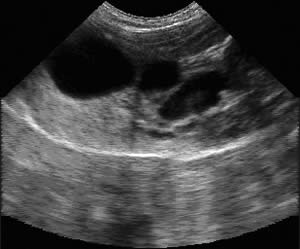

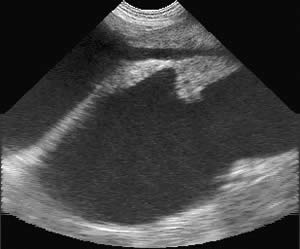

Рис 3. Эхограмма пиометры  (полости матки наполненные анэхогенным жидкостным содержимым)	Рис 4. Эхограмма биллиарной гипертензии (выраженное расширение внутрипеченочных протоков)

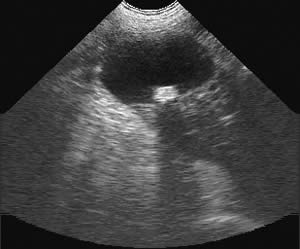

Рис 5.  Эхограмма камня желчного пузыря (гиперэхогенная структура в полости желчного пузыряс выраженной дистальной тенью)	Рис 6. Эхограмма поликистоза почек (кисты, различных размеров, изменившие структуру почки)

Рис 7.

Эхограмма парапростатической кисты (абсцесс).

Слева на снимке полость мочевого пузыря с выражено расширенной уретрой

(механическое нарушение оттока мочи вследствие абсцесса предстательной железы)
